Сифон для кондиционеров встроенный ТП-138 Татполимер

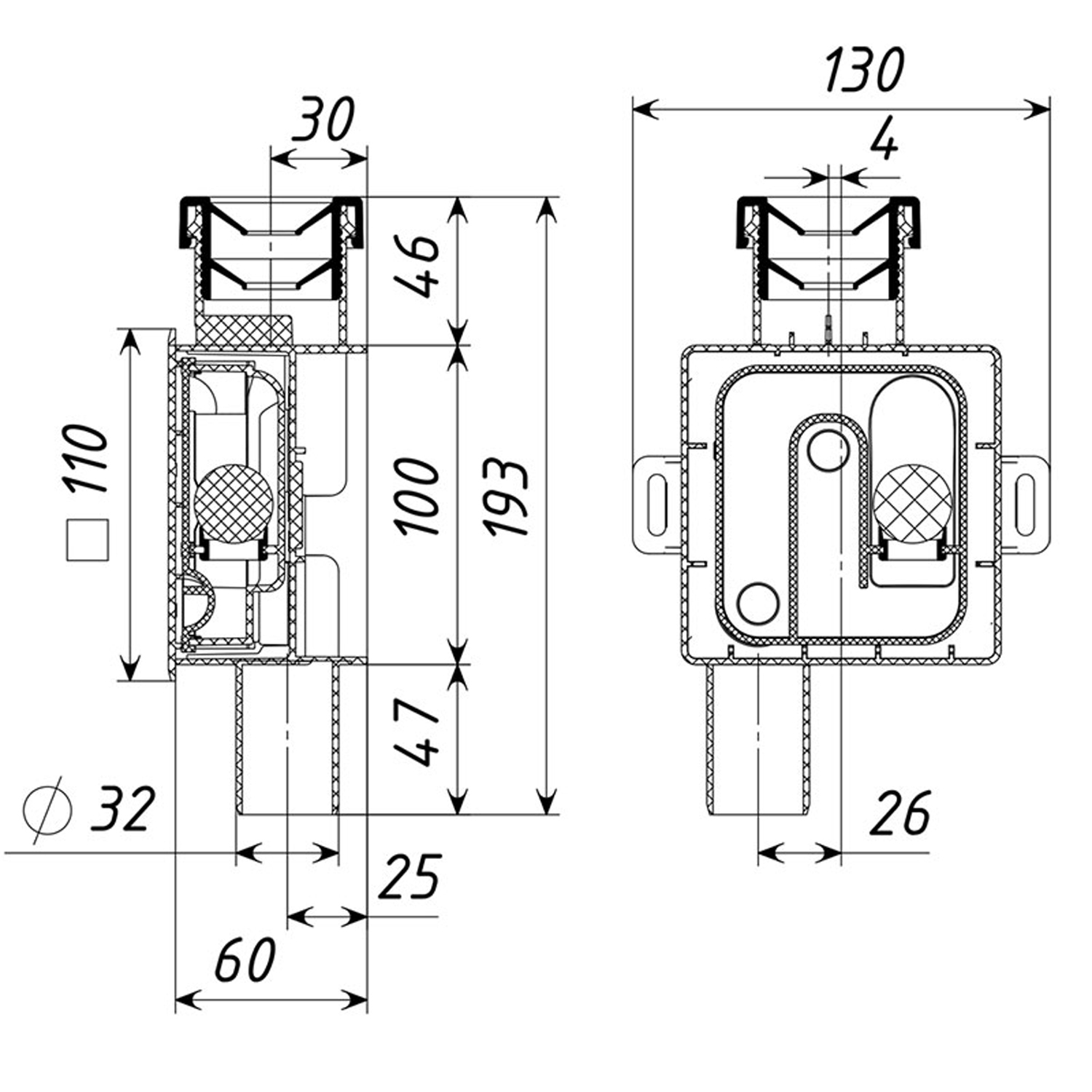

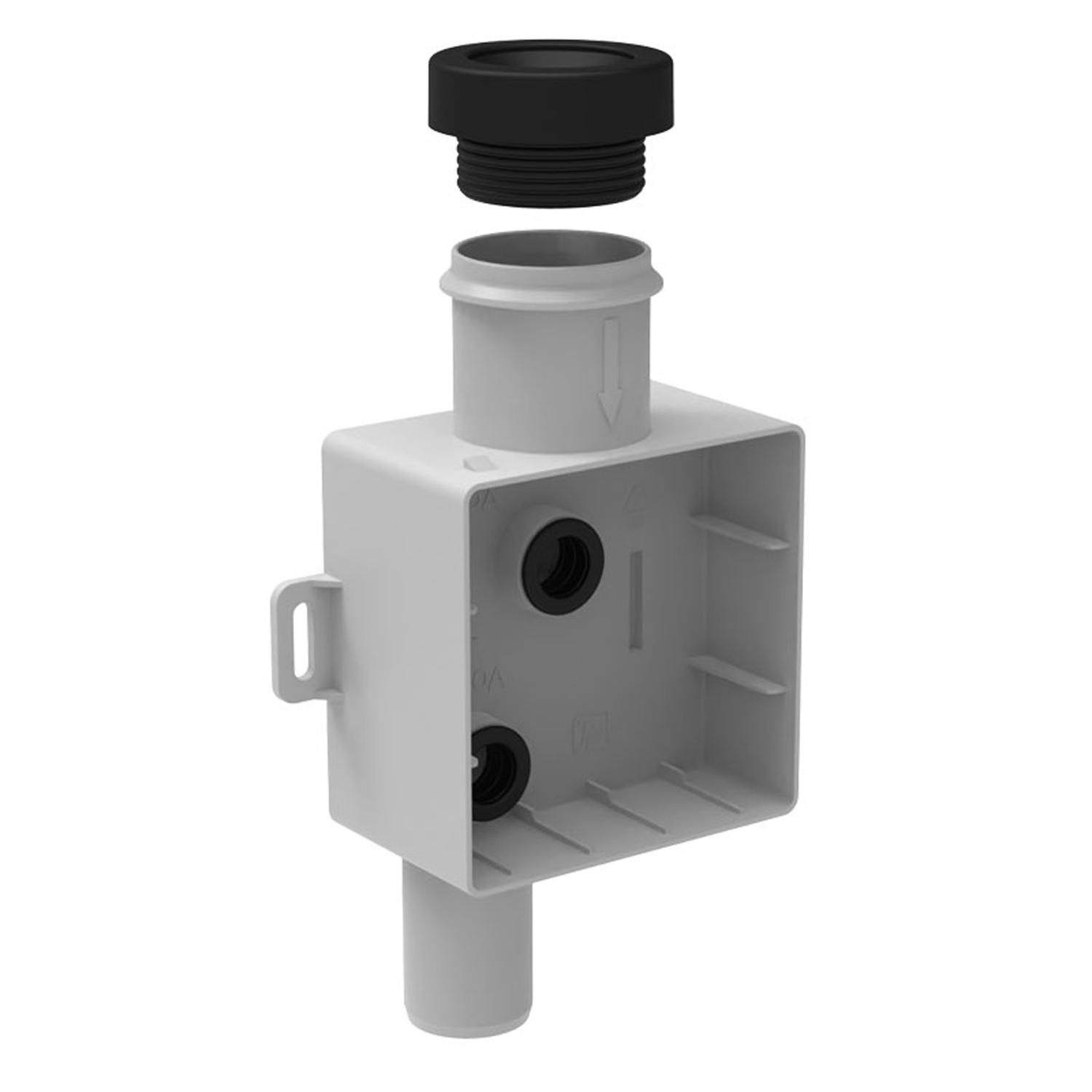

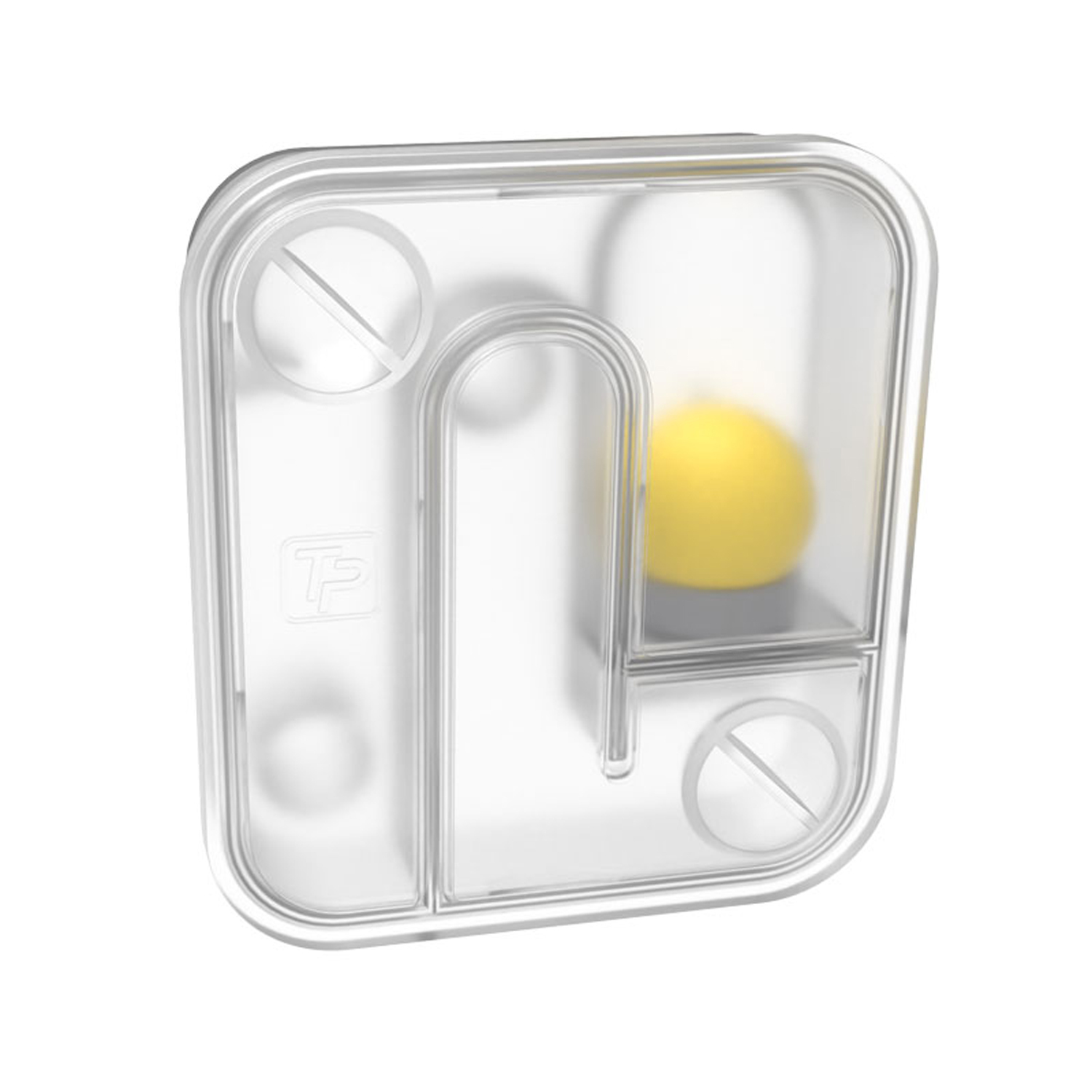

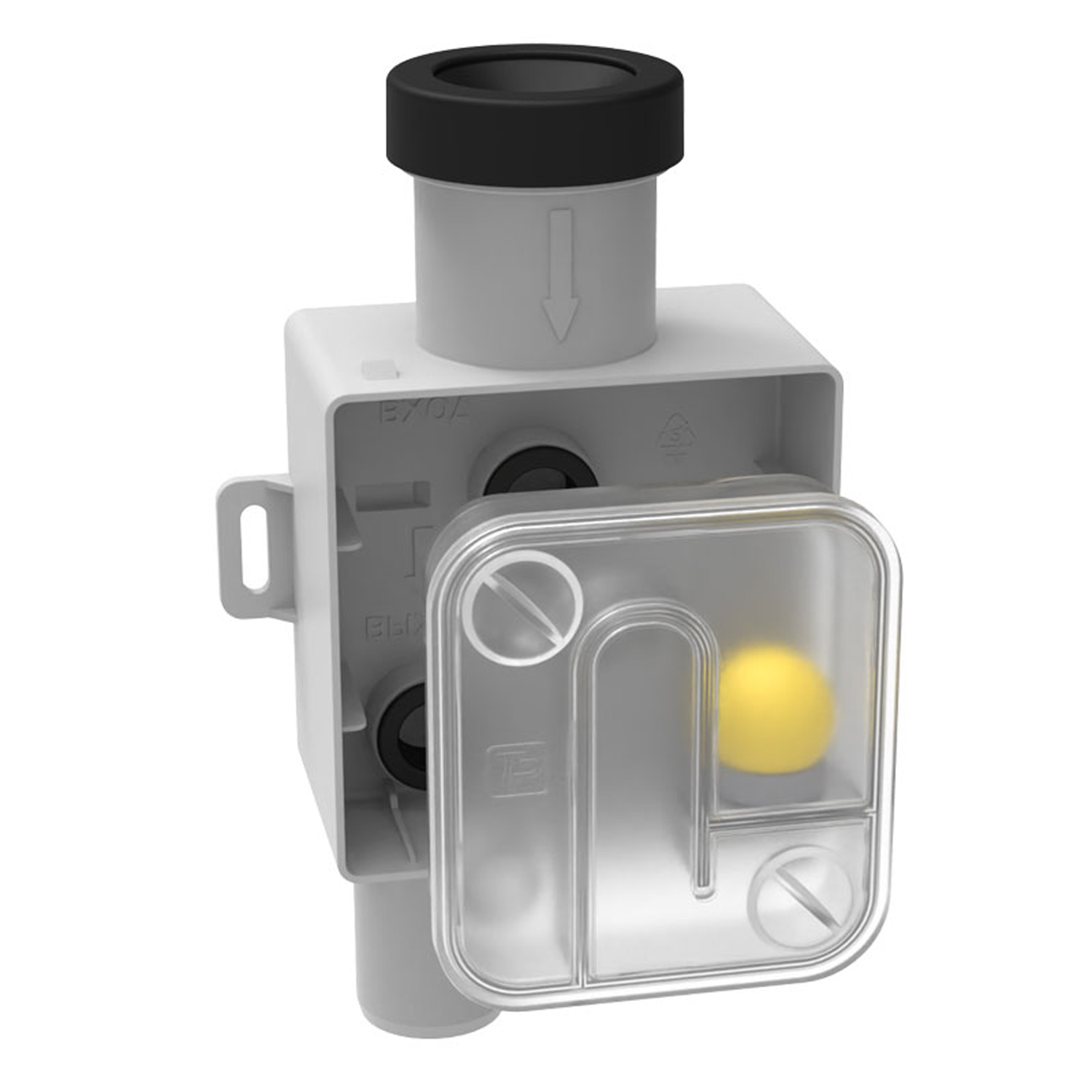

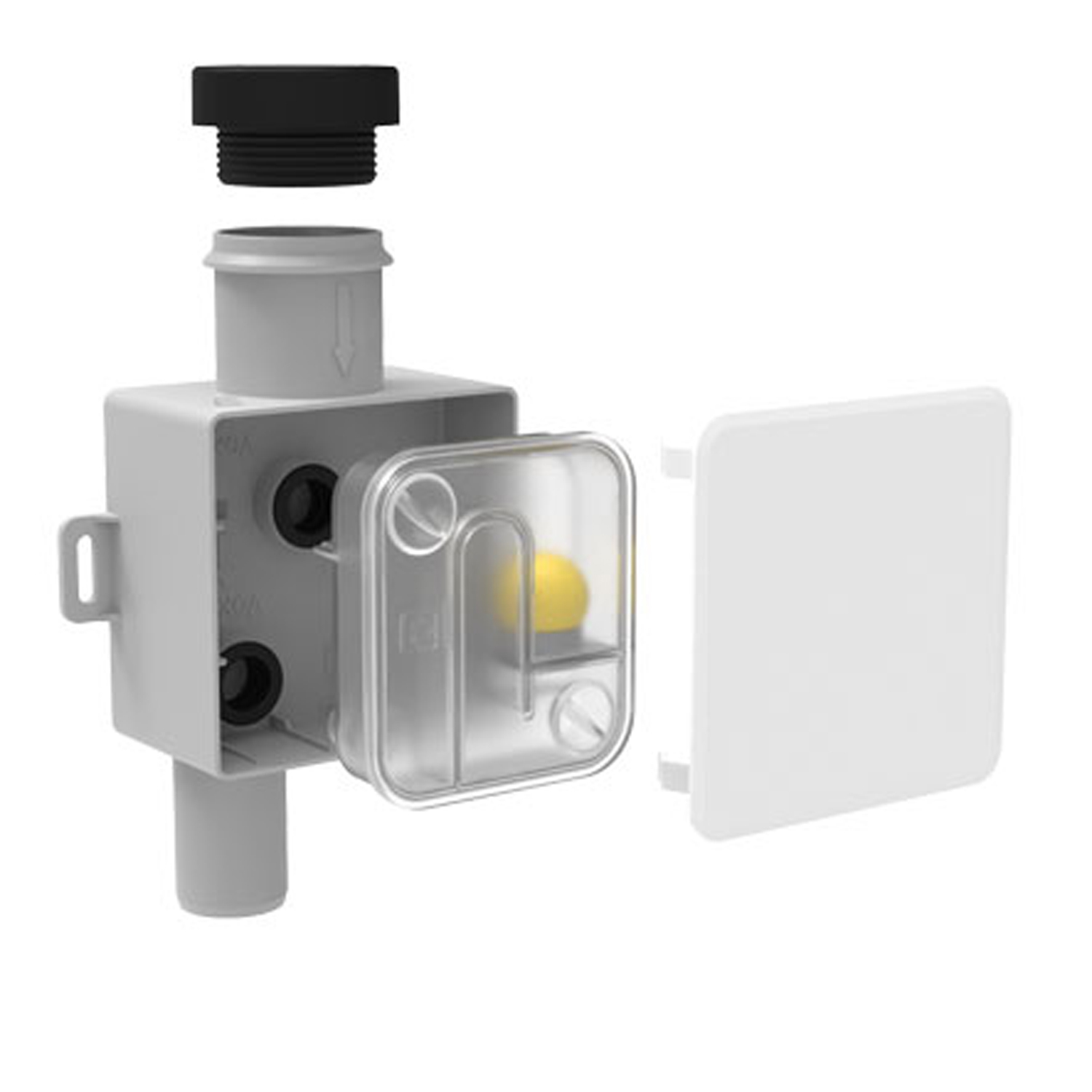

Сифон применяется для отвода конденсата в канализацию в системах кондиционирования. Сифон оснащен механическим запирающим устройством, не пропускающим запах из канализации при высыхании воды в гидрозатворе.При сливе дренажа от кондиционеров вода проходит через съемную кассету, герметично соединенную с корпусом с помощью эластичных уплотнительных прокладок. Кассета имеет гидрозатвор высотой 50 мм и механическое запахозапирающее устройство в виде шарика, который при высыхании гидрозатвора не пропускает запахи из канализации.В конструкции предусмотрен выпускной патрубок DN 32 и длинной 47 мм.Технические характеристики:Пропускная способность - 540 л/ч (0.15 л/с);Рабочий диапазон температуры стоков - от 0 до 100°С;Присоединительный размер - DN32/DN20/DN16;Высота гидрозатвора - 50 мм;Масса - 0,25 кг.Состав изделия и комплектность:1. Корпус сифона - 1 шт;2. Съемная кассета с гидрозатвором и механическим запахозапирающим устройством;3. Декоративная крышка с пружинными зажимами.Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.Указания по монтажу:Монтаж сифона должен осуществляться при температуре окружающей среды не ниже +5 °С.Корпус сифона монтируется в углублении стены. Расстояние по вертикали от выпускного патрубка кондиционера до сифона ТП-138 должно быть не менее 0,2 м и не более 3,5 м.Выпускной патрубок кондиционера должен иметь постоянный уклон не менее 2%.К входному и выпускному патрубку подсоединяются трубопроводы.Перед заделкой трубопроводов провести гидравлические испытания в соответствии с разделом 7.5 СП 73.13330.2016 "Внутренние санитарно-технические системы зданий". После проведения испытания и завершения отделки стены строительная заглушка отрезается вровень к поверхности стены и сифон закрывается декоративной крышкой.Техническое обслуживание:- Не допускается использовать агрессивные вещества.- Не допускать попадания инородных тел.- После простоя более 3 месяца и по мере необходимости промывать сифон и внутренние детали чистой водой до исчезновения постороннего налёта, запаха и загрязнений.- При засоре сифона, необходимо разобрать сифон, промыть корпус и внутренние детали чистой водой:1. Снять декоративную крышку.2. Вынуть из корпуса сифона кассету с гидрозатвором и механическим запахозапирающим устройством. При этом вода в гидрозатворе остается внутри кассеты.3. Промыть кассету или, при сильном загрязнении, заменить её.4. Установить декоративную крышку.Условия хранения и транспортировки:- В соответствии с ГОСТ 19433 сифоны не относятся к категории опасных грузов, что допускает их перевозку любым видом транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.- Во избежание повреждения сифонов их следует укладывать на ровную поверхность, без острых выступов и неровностей. Сбрасывание изделий с транспортных средств не допускается.- Коробки с изделием следует перевозить крытыми транспортными средствами любого вида согласно правилам перевозки грузов, действующих на каждом виде транспорта.- Условия транспортирования и хранения сифона в части воздействия климатических факторов должны соответствовать условию хранения 2 (С) по ГОСТ 15150.- Сифон необходимо хранить в неотапливаемых складских помещениях при условиях, исключающих вероятность механических повреждений, или в отапливаемых складах не ближе 1 м от отопительных приборов.- При хранении сифоны должны быть защищены от воздействия прямых солнечных лучей.
