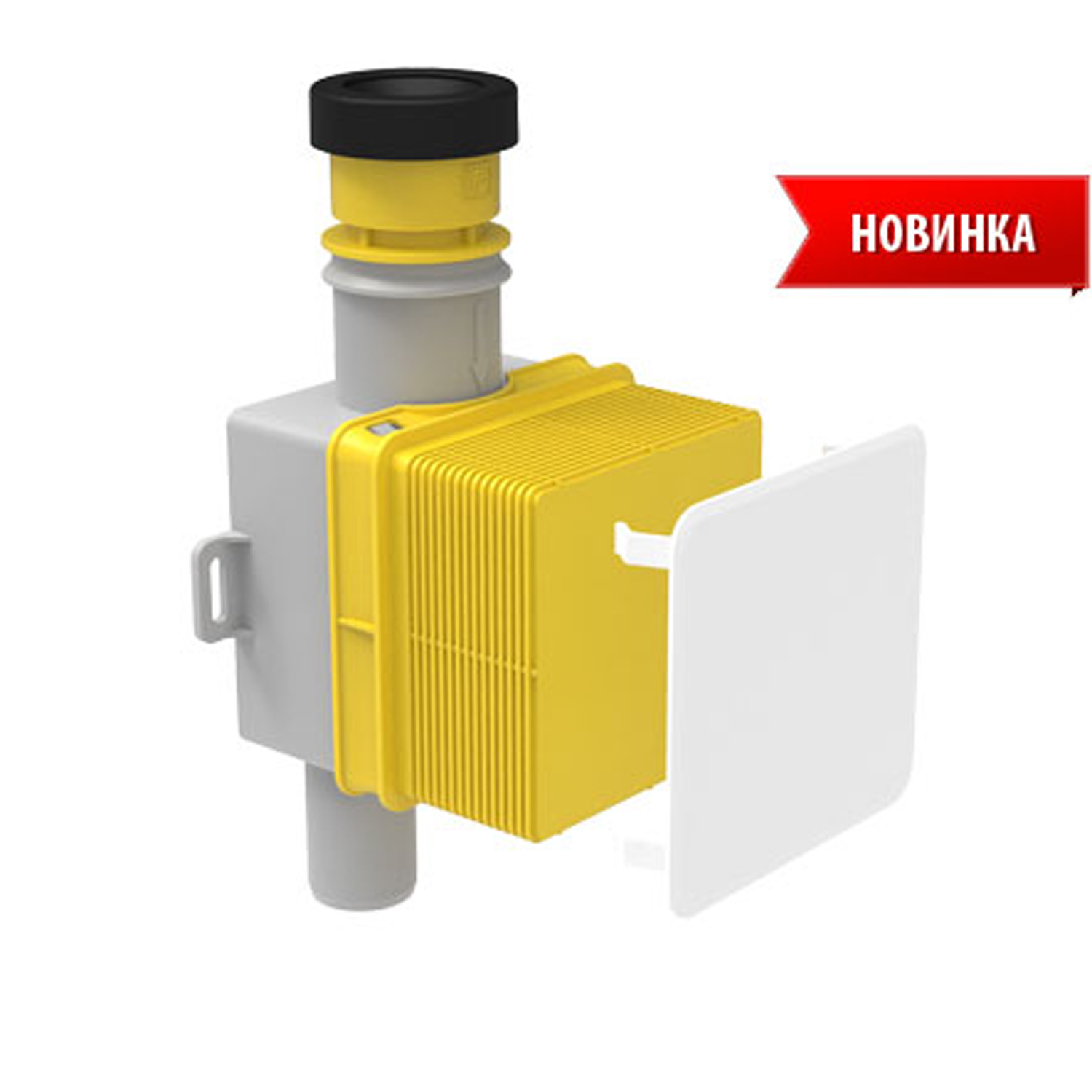

Сифон для кондиционеров встроенный с разрывом струи ТП-138Н Татполимер

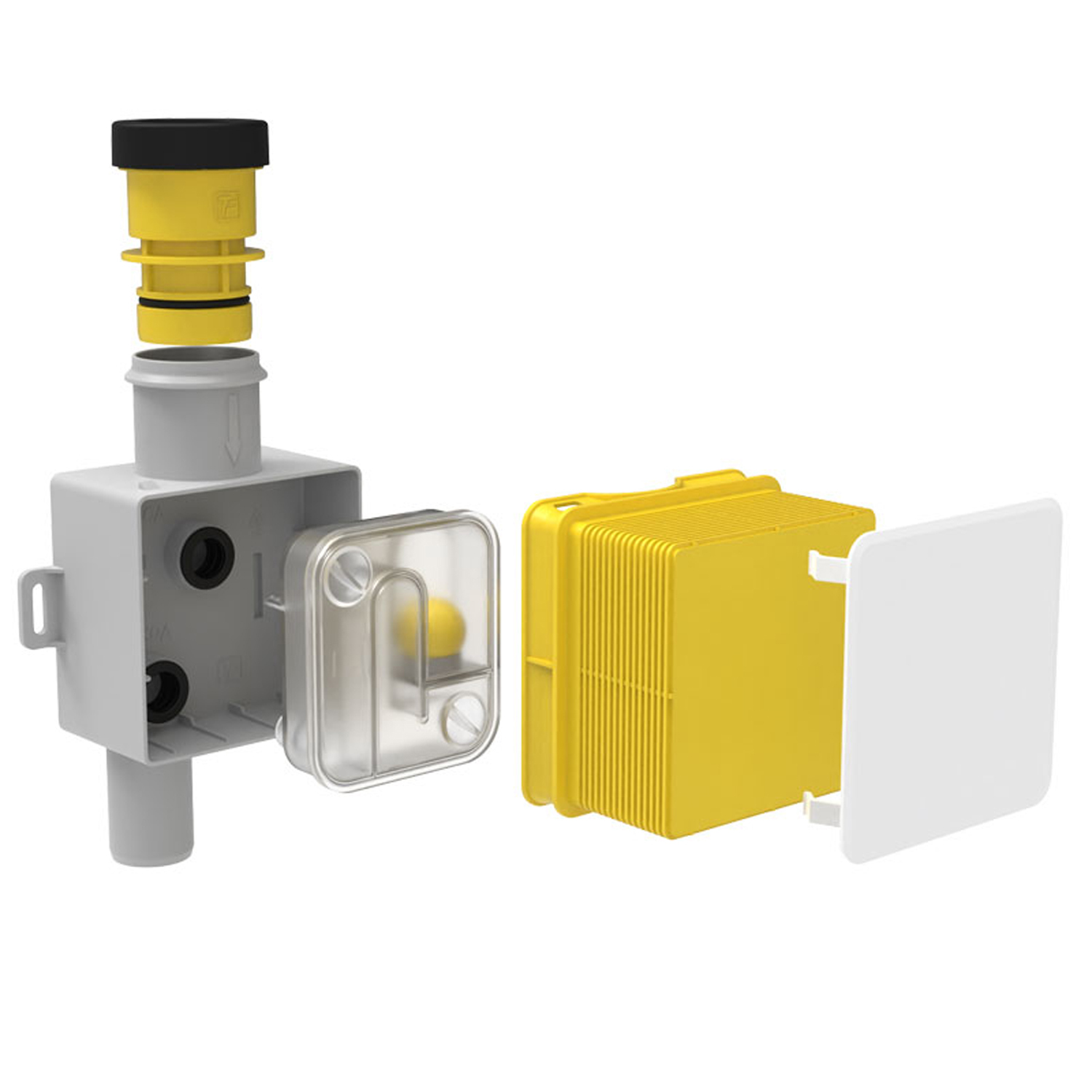

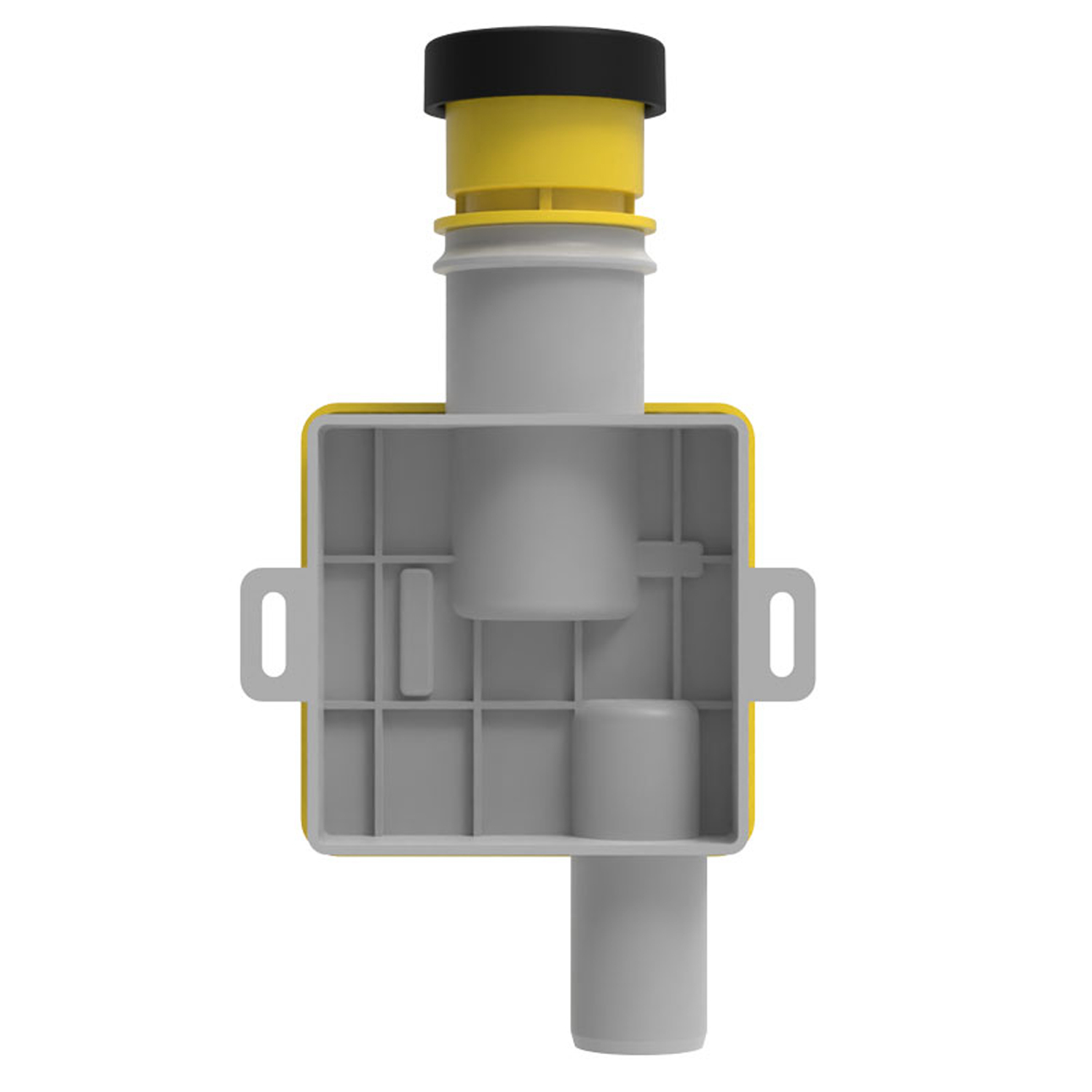

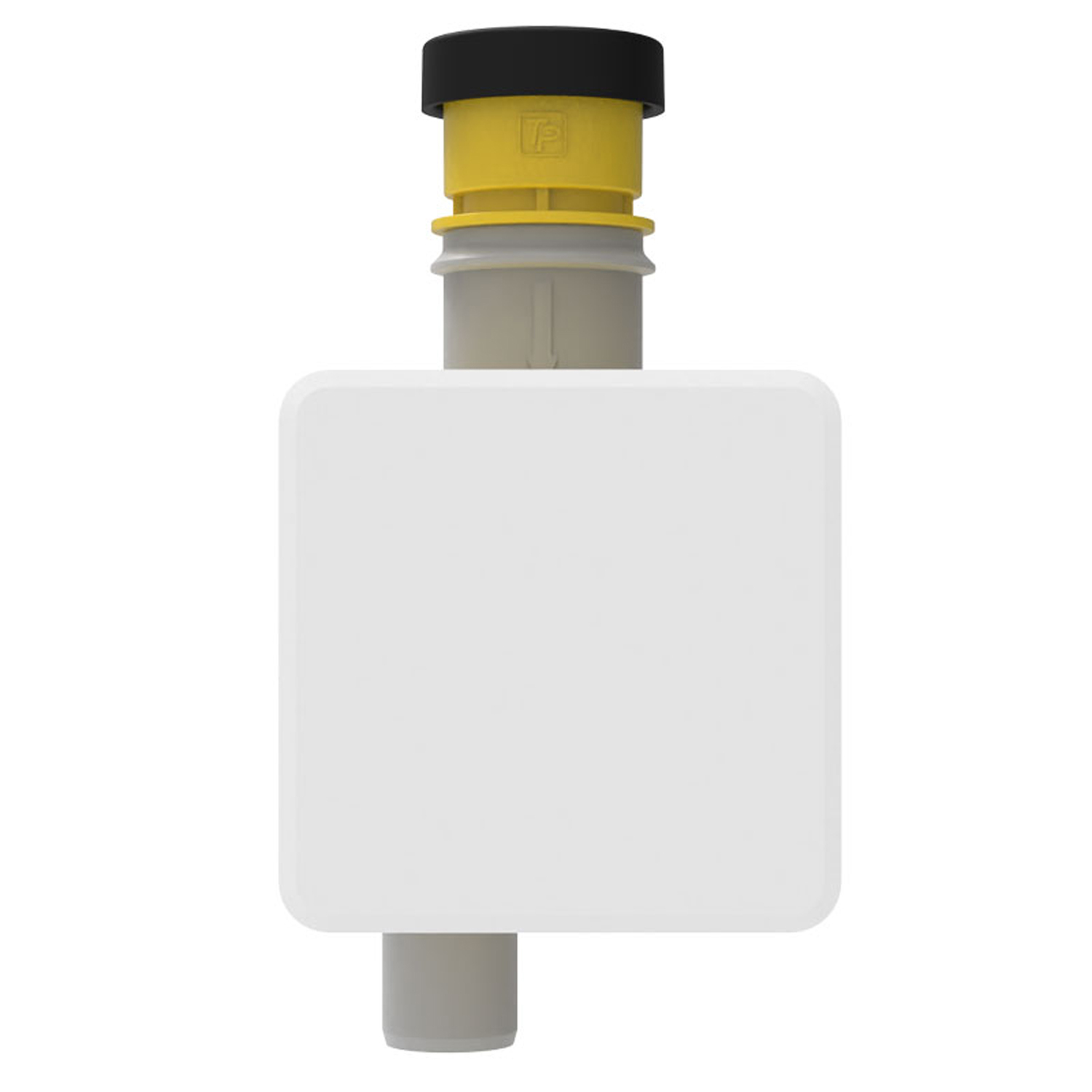

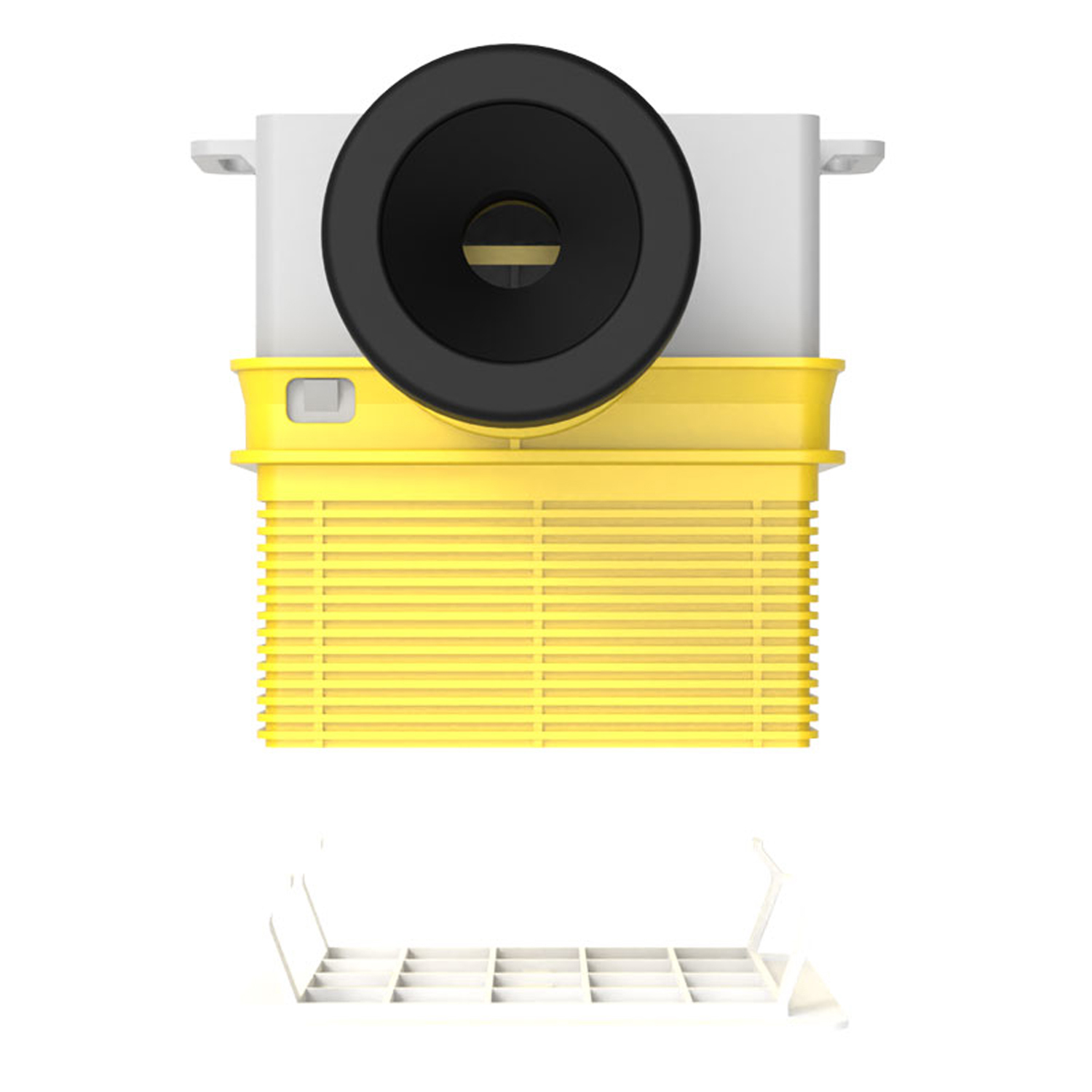

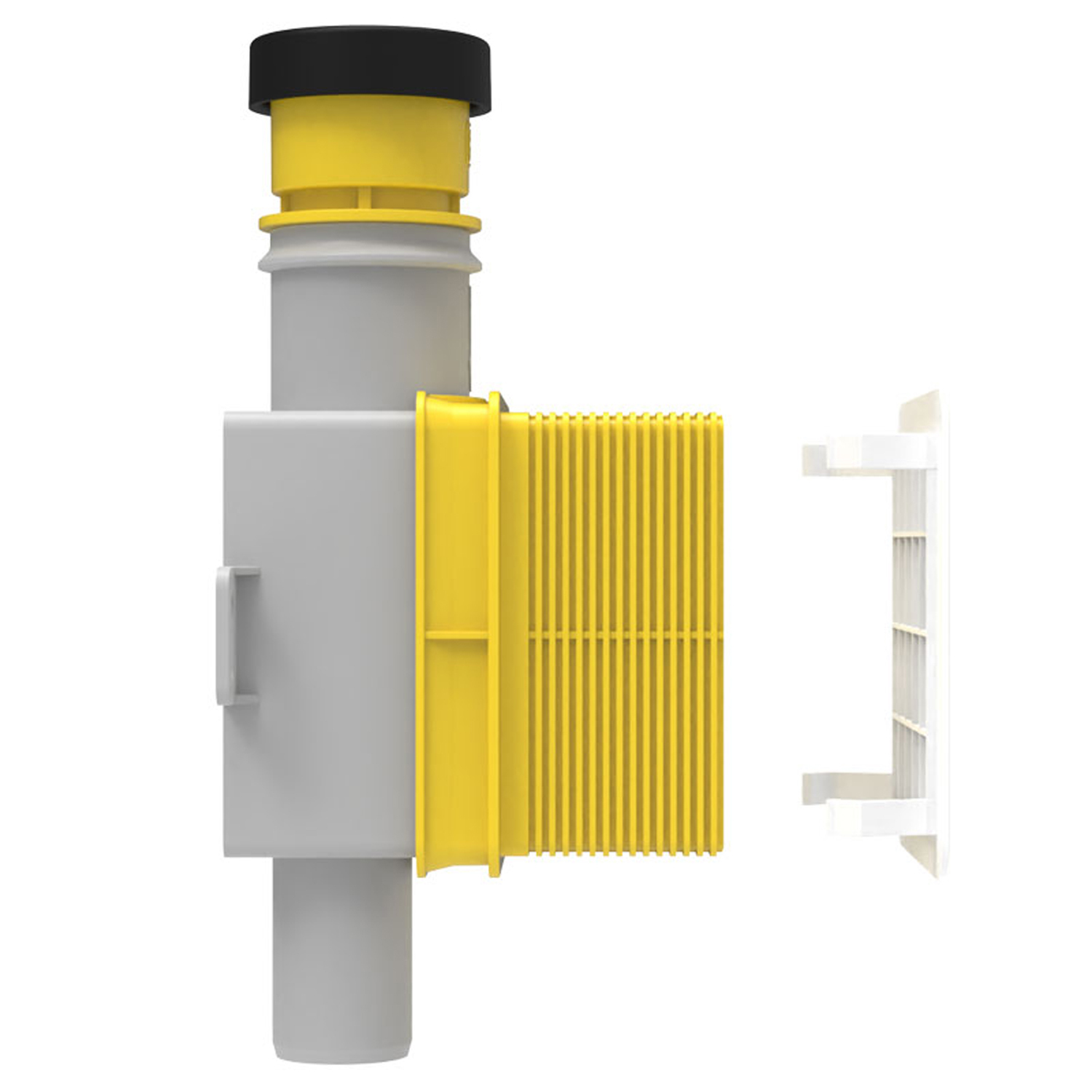

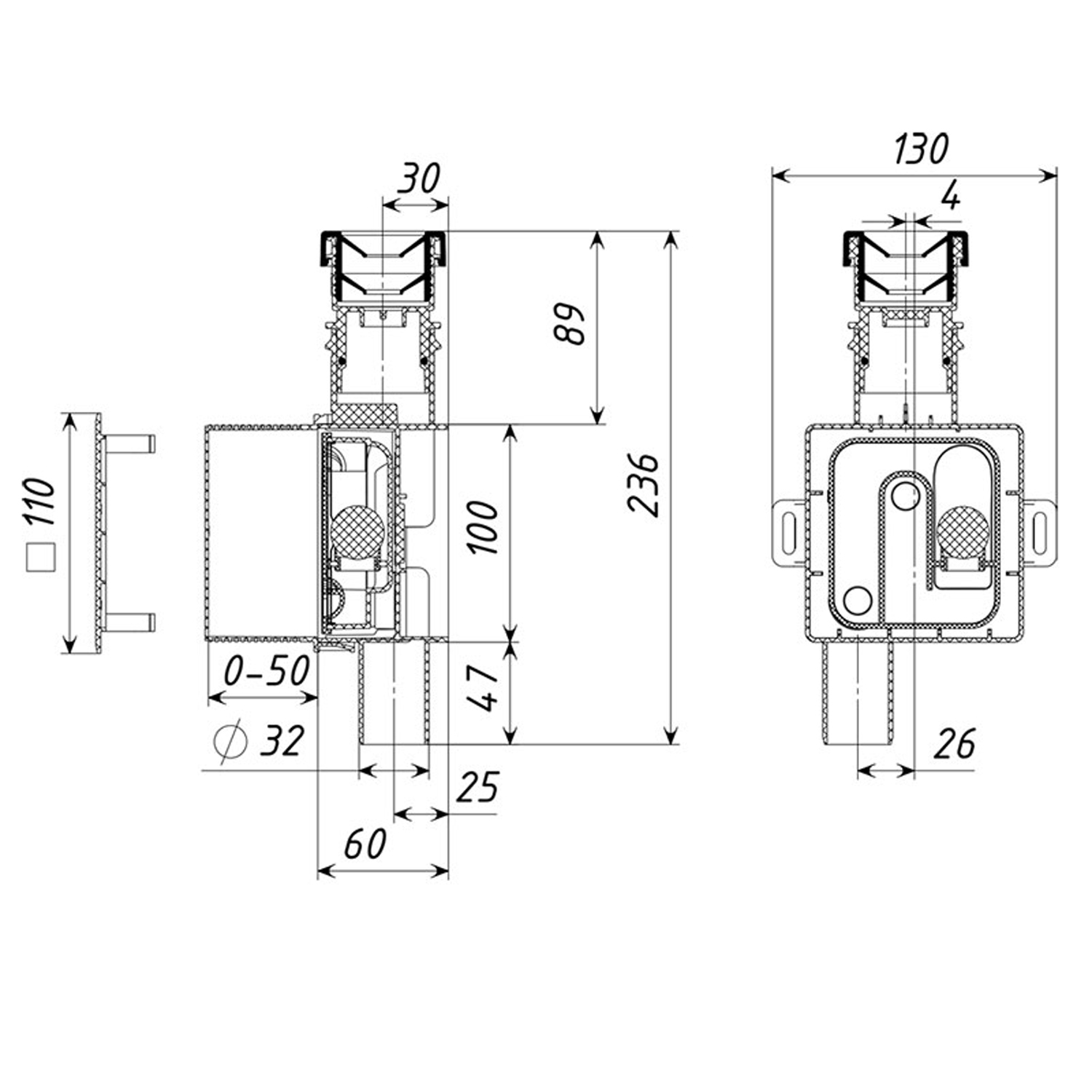

Встроенный сифон для кондиционеров с разрывом струи применяется для отвода конденсата в канализацию в системах кондиционирования и соответствует требованиям п 18.12 СП 30.13330.2020.При сливе дренажа от кондиционеров вода проходит через съемную кассету, герметично соединенную с корпусом с помощью эластичных уплотнительных прокладок. Кассета имеет гидрозатвор высотой 50 мм и механическое запахозапирающее устройство в виде шарика, который при высыхании гидрозатвора не пропускает запахи из канализации.Технические характеристики:Пропускная способность - 540 л/ч (0.15 л/с)Рабочий диапазон температуры стоков - от 0 до 100°СПрисоединительный размер - DN32/DN20/DN16Высота гидрозатвор - 50 ммМасса - 0,3 кгСостав изделия и комплектность:- Корпус сифона.- Съемная кассета с гидрозатвором и механическим запахозапирающим устройством.- Монтажный короб, подрезаемый по размеру.- Декоративная крышка с пружинными зажимами.Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.Указания по монтажу:Корпус сифона со строительной заглушкой монтируется в углублении стены. Расстояние по вертикали от выпускного патрубка кондиционера до сифона ТП-138Н должно быть не менее 0,2 м и не более 3,5 м.Выпускной патрубок кондиционера должен иметь постоянный уклон не менее 2%.К входному и выпускному патрубку подсоединяются трубопроводы.Перед заделкой трубопроводов провести гидравлические испытания в соответствии с разделом 7.5 СП 73.13330.2016 "Внутренние санитарно-технические системы зданий". После проведения испытания и завершения отделки стены строительная заглушка отрезается вровень к поверхности стены и сифон закрывается декоративной крышкой.Техническое обслуживание:1. Снять декоративную крышку.2. Вынуть из корпуса сифона кассету с гидрозатвором и механическим запахозапирающим устройством. При этом вода в гидрозатворе остается внутри кассеты.3. Промыть кассету или, при сильном загрязнении, заменить её.4. Установить декоративную крышку.Условия хранения и транспортировки:- В соответствии с ГОСТ 19433 сифоны не относятся к категории опасных грузов, что допускает их перевозку любым видом транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.- Во избежание повреждения сифонов их следует укладывать на ровную поверхность, без острых выступов и неровностей. Сбрасывание изделий с транспортных средств не допускается.- Коробки с изделием следует перевозить крытыми транспортными средствами любого вида согласно правилам перевозки грузов, действующих на каждом виде транспорта.- Условия транспортирования и хранения сифона в части воздействия климатических факторов должны соответствовать условию хранения 2 (С) по ГОСТ 15150.- Сифон необходимо хранить в неотапливаемых складских помещениях при условиях, исключающих вероятность механических повреждений, или в отапливаемых складах не ближе 1 м от отопительных приборов.- При хранении сифоны должны быть защищены от воздействия прямых солнечных лучей.
