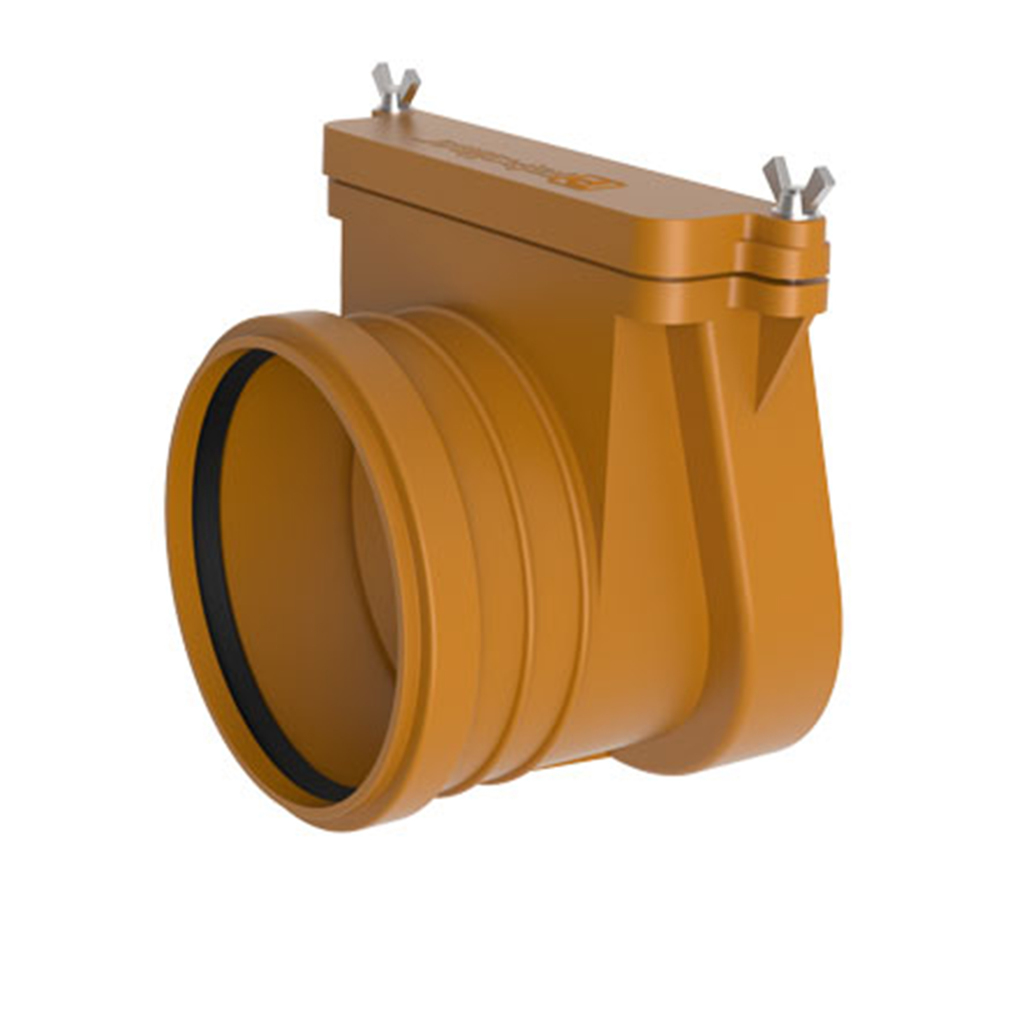

160 Обратный клапан (механ.канал.затвор, гориз.устан.) для колодца ТП-85.160.0 ТАТПОЛИМЕР

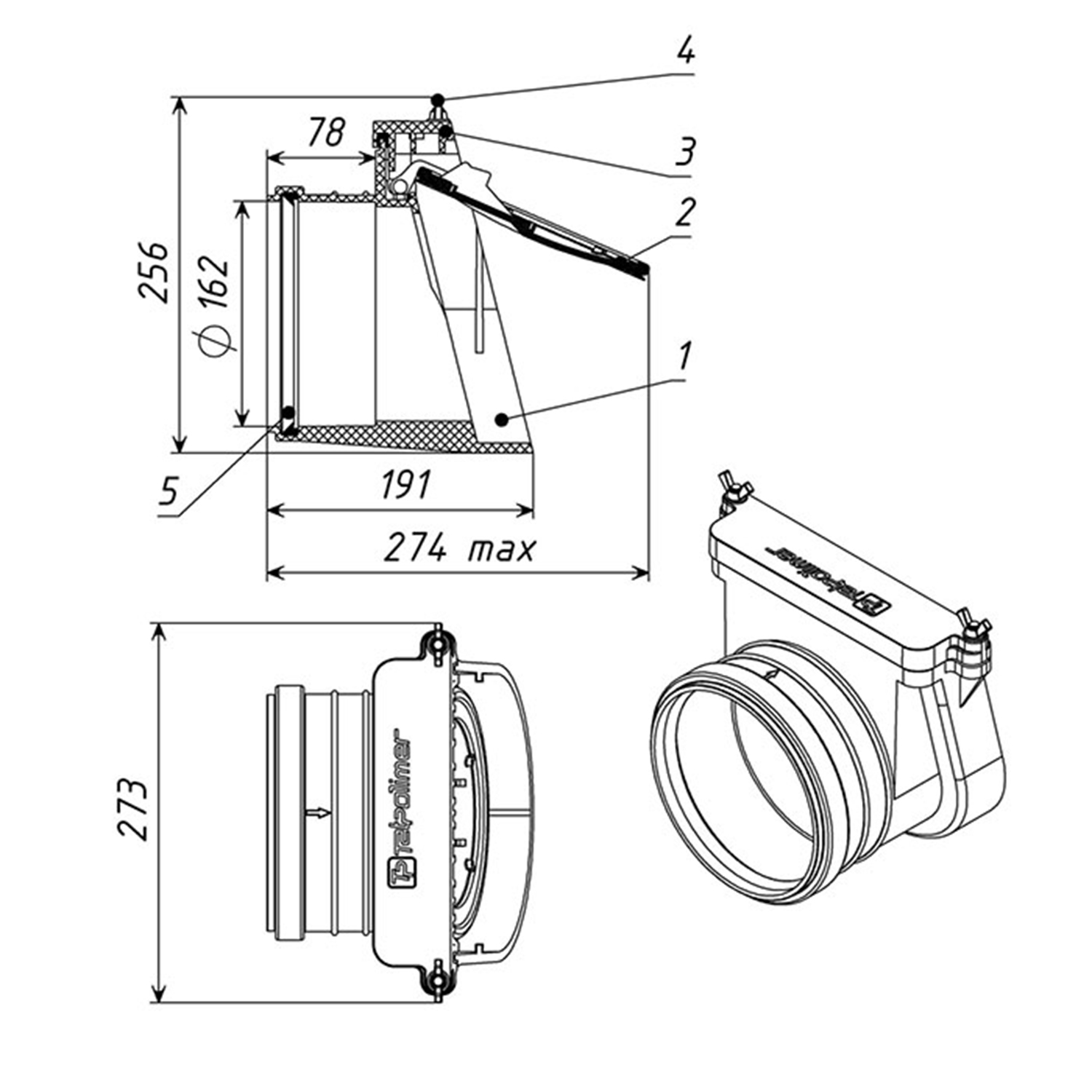

Механический канализационный затвор с горизонтальным выпуском предназначен для установки в переливном колодце и предотвращения затопления отводящих трубопроводов при возникновении подпора в наружной сети вследствие засора или подтопления.Технические характеристики:сырье корпуса – АБС;макс. рабочая температура – не более 60°C (кратковременно (2 – 4 ч) – не более 80°C);присоединительный размер – 160 мм;выпуск — горизонтальный;вес, не более – 1,5 кг;рабочая среда – фекальные стоки;направление подачи рабочей среды – одностороннее;рабочее давление обратного тока – 0 – 5 м водяного столба (0 – 0,049 МПа);гидравлические испытания обратного тока – 0 – 5,5 м водяного столба (0 – 0,054 МПа);допуск параллельности уплотнительной поверхности клапана – 0,1 мм;предельные отклонения габаритных размеров клапанов – ±1 мм;температура окружающего воздуха – от +1°C до +35 °C;атмосферное давление – от 650 до 800 мм. рт. ст. (0,087 – 0,107 МПа);относительная влажность (верхнее значение) – 100% (при 25°C);срок службы – не менее 50 лет.Состав изделия и комплектность. Механический канализационный затвор для колодца ТП-85.160.0 состоит из:Корпус;Заслонка с резиновым уплотнительным кольцом *;Ревизионная крышка;Крепежные элементы;Уплотнительное кольцо из EPDM.Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.Устройство и принцип работы.Механический канализационный затвор с запирающей заслонкой, с резиновым уплотнительным кольцом, с ревизионной крышкой и присоединительным входом предназначен под раструбные трубы ПП, ПВХ.Механический канализационный затвор устанавливается строго горизонтально!При отсутствии стоков заслонка всегда находится в вертикальном положении и затвор закрыт. При сливе канализационные стоки открывают заслонку, которая отклоняется от вертикальной оси, и выливаются в переливной колодец. При окончании слива заслонка под действием силы тяжести возвращается в исходное положение и закрывается.Механический канализационный затвор устанавливается строго горизонтально на конец трубы, выходящей в переливной колодец. Таким образом, механический канализационный затвор отделяет внутреннюю канализационную сеть здания от внешней канализационной сети.Входной патрубок затвора ТП-85.160.0 предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП с присоединительным размером DN 110.Техническое обслуживание.Изделие должно эксплуатироваться по назначению. Так как канализация безнапорная и скорость движения канализационных стоков очень мала, то под заслонкой может образовываться грязевой буртик, препятствующий полному закрытию заслонки. В зависимости от загруженности канализационной магистрали затвор необходимо периодически промывать большим количеством воды. Это особенно актуально делать весной, перед интенсивным таяньем снега, и осенью, перед наступлением обильных осадков. Механический канализационный затвор для колодца ТП-85.160.0 нельзя использовать при температурах, неоговоренных в техническом паспорте.
