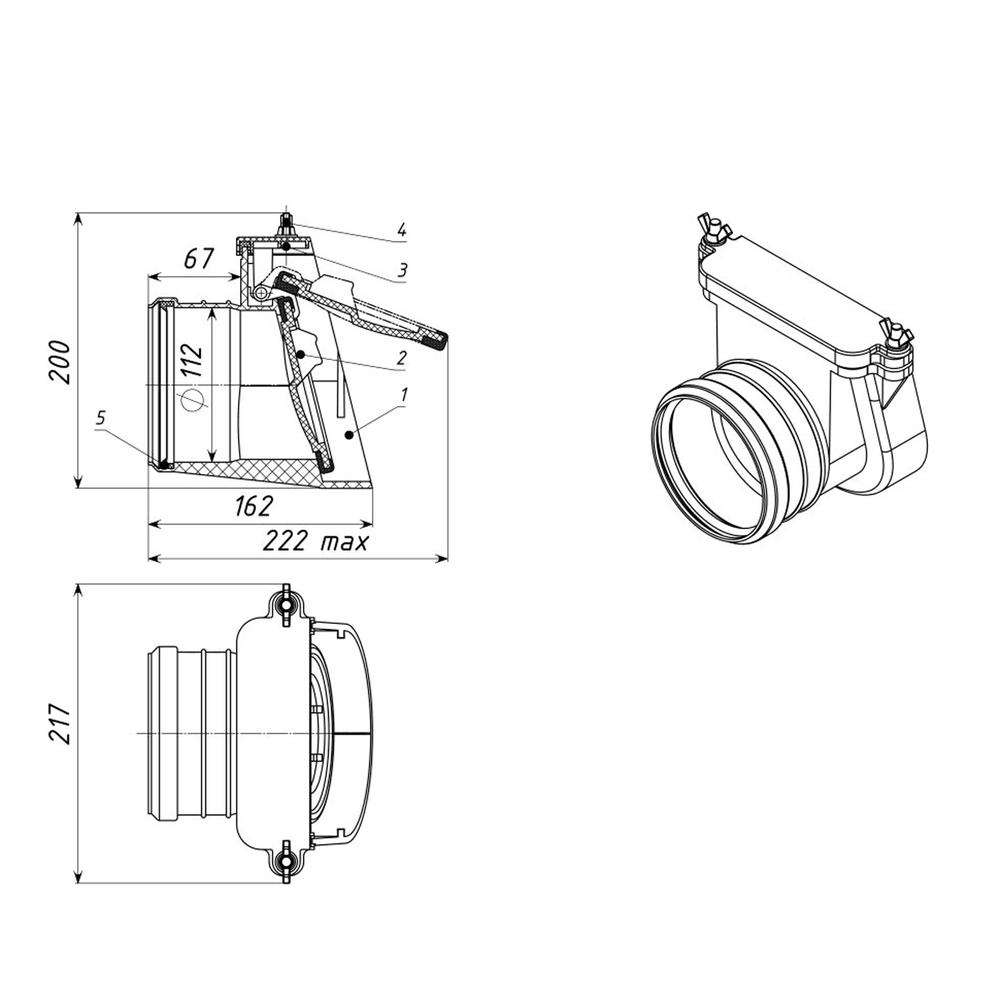

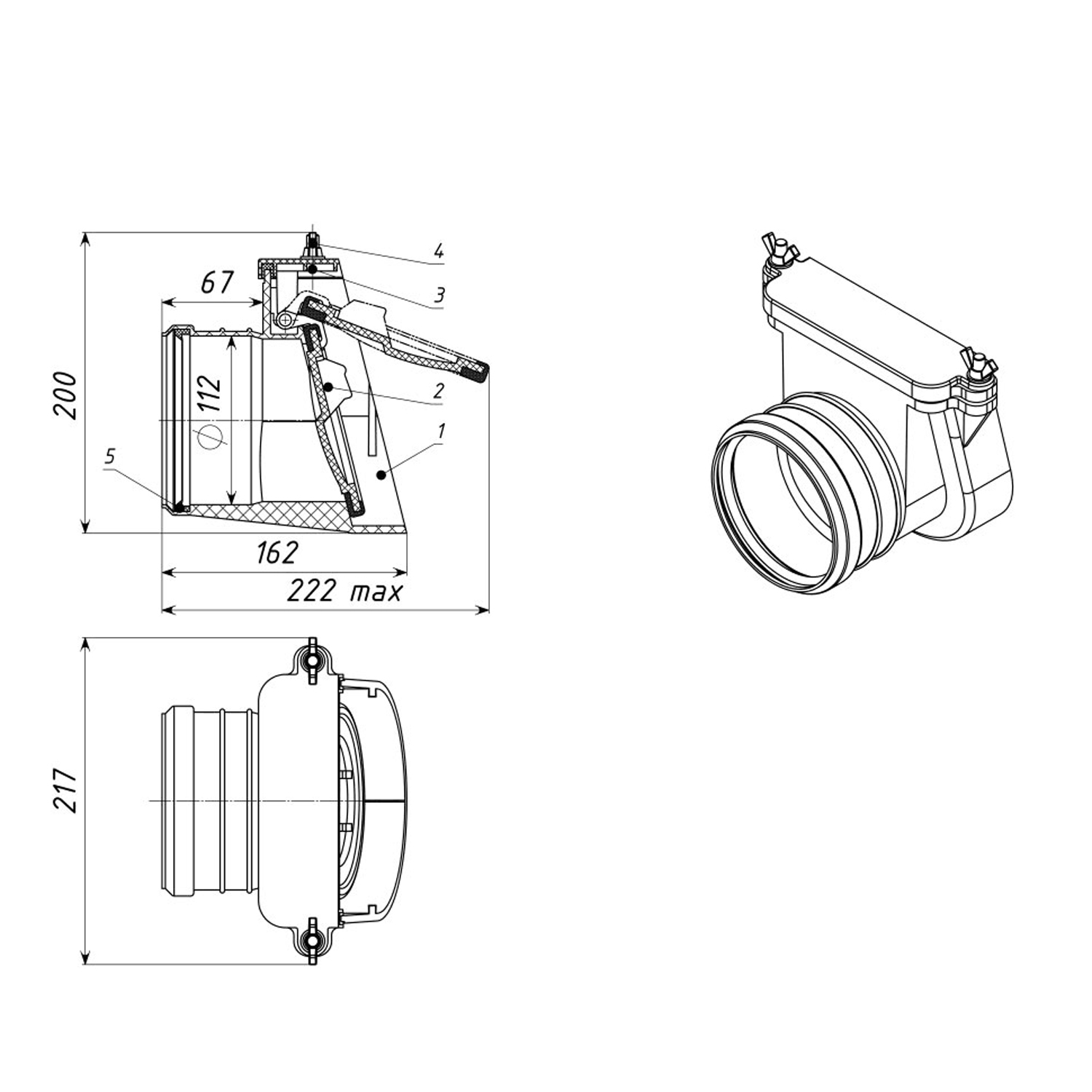

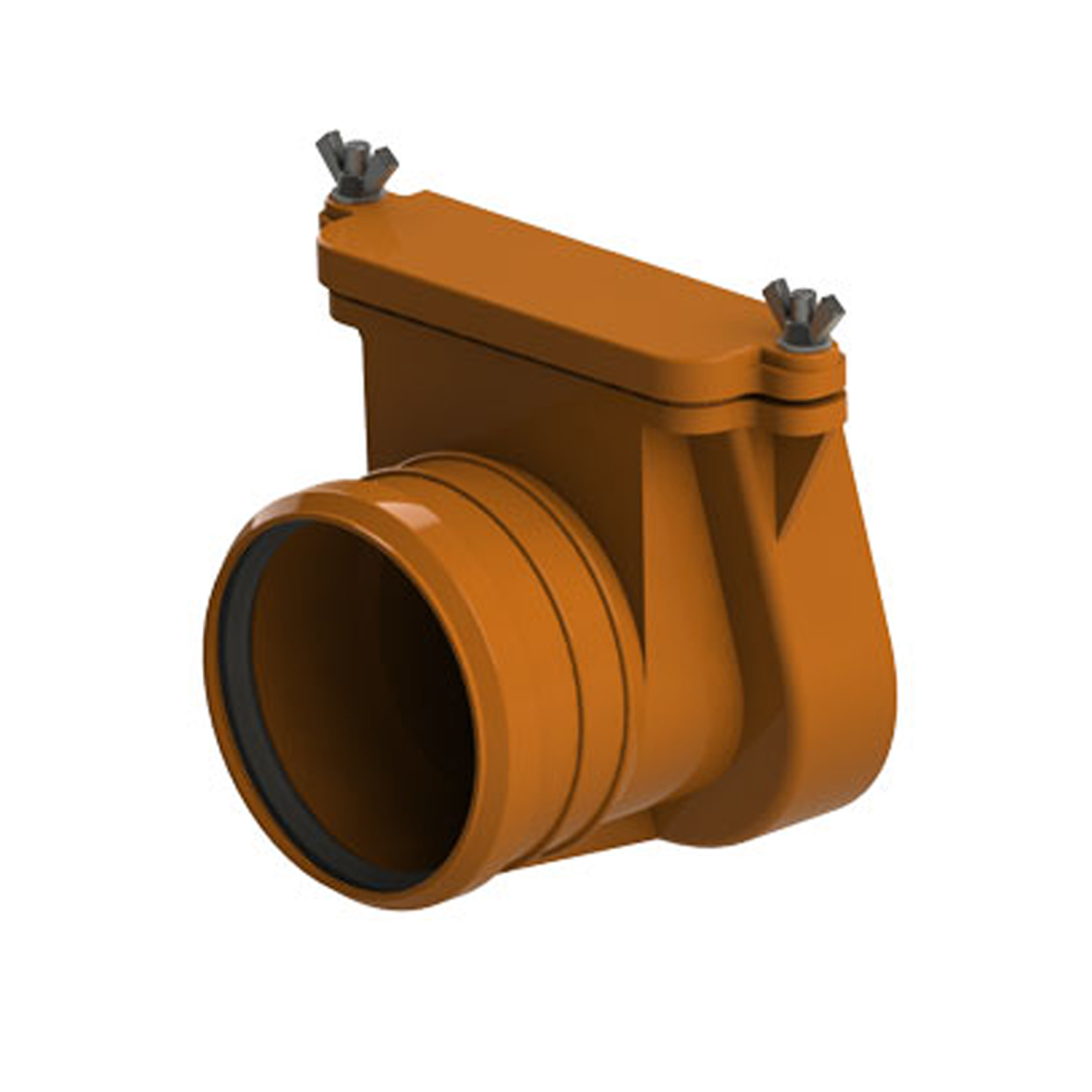

110 Обратный клапан (механический канализационный затвор) для колодца ТП-85.100.0 Татполимер

Механический канализационный затвор ТП-85.100.0 с горизонтальным выпуском предназначен для установки в переливном колодце и предотвращения затопления отводящих трубопроводов при возникновении подпора в наружной сети вследствие засора или подтопления.Технические характеристики:сырье корпуса - полипропилен;макс. рабочая температура - не более 60°C (кратковременно (2 - 4 ч) - не более 80°C);присоединительный размер - 110 мм;выпуск - горизонтальный;вес, не более - 1,2 кг;рабочая среда - фекальные стоки;направление подачи рабочей среды - одностороннее;рабочее давление обратного тока - 0 - 3 м водяного столба (0 - 0,029 МПа);гидравлические испытания обратного тока - 0 - 3,5 м водяного столба (0 - 0,034 МПа);допуск параллельности уплотнительной поверхности клапана - 0,1 мм;предельные отклонения габаритных размеров клапанов - ±1 мм;температура окружающего воздуха - от +1°C до +35 °C;атмосферное давление - от 650 до 800 мм. рт. ст. (0,087 - 0,107 МПа);относительная влажность (верхнее значение) - 100% (при 25°C);срок службы - не менее 50 лет.Состав изделия и комплектность:- Корпус;- Заслонка с резиновым уплотнительным кольцом *;- Ревизионная крышка;- Крепежные элементы;- Уплотнительное кольцо из EPDM.* Заслонка может быть пластиковая или усиленная из нержавеющей стали.Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.Устройство и принцип работы:- Механический канализационный затвор с запирающей заслонкой, с резиновым уплотнительным кольцом, с ревизионной крышкой и присоединительным входом предназначен под раструбные трубы ПП, ПВХ.- При отсутствии стоков заслонка всегда находится в вертикальном положении и затвор закрыт. При сливе канализационные стоки открывают заслонку, которая отклоняется от вертикальной оси, и выливаются в переливной колодец. При окончании слива заслонка под действием силы тяжести возвращается в исходное положение и закрывается.- Механический канализационный затвор устанавливается строго горизонтально на конец трубы, выходящей в переливной колодец. Таким образом, механический канализационный затвор отделяет внутреннюю канализационную сеть здания от внешней канализационной сети.- Входной патрубок затвора ТП-85.100.0 предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП с присоединительным размером DN 110.Последовательность разборки:1. Отвернуть гайки-барашки и снять шайбы 4;2. Снять ревизионную крышку 3 с болтов крепления;3. Снять заслонку 2, вытащив ее из пазов в корпусе 1;4. Снять уплотнитель крышки (при разборке уплотнитель может остаться как на корпусе 1, так и в крышке 3).Внимание! Если механический затвор находился в эксплуатации, то промыть все детали большим количеством воды.Последовательность сборки:1. Все трущиеся поверхности смазать водостойкой консистентной смазкой (рекомендуется использовать Литол-24, ГОСТ 21150-87);2. Предварительно смазав уплотнитель крышки изнутри и снаружи, надеть его на корпус 1;3. Заслонку 2 вставить в пазы корпуса 1;4. Ревизионную крышку 3 продеть отверстиями на болты крепления и равномерно прижать её к уплотнителю, не допуская его выдавливания;5. Шайбы продеть на болты крепления и завернуть гайки-барашки 4 вручную, затянуть без использования инструментов.Техническое обслуживание:Изделие должно эксплуатироваться по назначению. Так как канализация безнапорная и скорость движения канализационных стоков очень мала, то под заслонкой может образовываться грязевой буртик, препятствующий полному закрытию заслонки. В зависимости от загруженности канализационной магистрали затвор необходимо периодически промывать большим количеством воды. Это особенно актуально делать весной, перед интенсивным таяньем снега, и осенью, перед наступлением обильных осадков. Механический канализационный затвор для колодца ТП-85.100.0 нельзя использовать при температурах, неоговоренных в техническом паспорте.
